| ชื่อแบรนด์: | Seacent |
| เลขรุ่น: | ผมเปีย 2CH |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ที/ที |

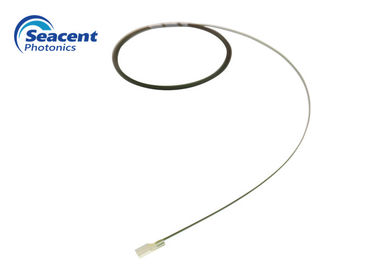

PDL PM980 V Groove Fiber Array ต่ำ 2CH G657A1 0.5M ความยาว ROHS ได้รับการอนุมัติ
ผมเปียไฟเบอร์อาร์เรย์ 2CH G657A1 0.5M ความยาว
คำอธิบาย:
เรามีกระบวนการประกอบ/ตัด/ขัดเงาที่ไม่เหมือนใคร เพื่อให้ได้ตำแหน่งแกนเส้นใยที่แม่นยำที่สุดพร้อมพื้นผิวการขัดที่สมบูรณ์แบบ ไฟเบอร์อาร์เรย์เป็นส่วนประกอบสำคัญที่ใช้ในแอพพลิเคชั่นต่างๆ เพื่อเชื่อมต่อไฟเบอร์ออปติกกับท่อนำคลื่น
คุณสมบัติ:
การสูญเสียการแทรกต่ำและ PDL ต่ำ
ความแม่นยำสูงและความน่าเชื่อถือสูง
ขนาดกะทัดรัด
การใช้งาน:
สวิตช์
อินเตอร์เฟอโรเมตรี
เซ็นเซอร์ออปติคัล
ส่วนประกอบแบบบูรณาการ
มัลติเพล็กเซอร์ / ดีมัลติเพล็กเซอร์
การเชื่อมต่อกับอุปกรณ์ท่อนำคลื่น
ข้อมูลจำเพาะ:
| ความยาวของเส้นใย | จากไม่กี่เซนติเมตรถึงหลายร้อยเมตร |
| ประเภทไฟเบอร์ | PMF,MMF,SMF หรือกำหนดเอง |
| มุมขัด | 0+/-0.5；8+/-0.5；กำหนดเอง |
| ความแม่นยำของตำแหน่งไฟเบอร์ | +/-1um(x และแกน) |
| ตัวเชื่อมต่อ | FC,LC,SC,ST,SMA,MU,E2000,อื่นๆ |
| ระยะห่างไฟเบอร์ | เมื่อมีการร้องขอ |
| ปริมาณไฟเบอร์ | เมื่อมีการร้องขอ |
ตารางขนาดแผ่นฐาน V-groove:
| หลี่ | W | ชม | X | Y | ข้อผิดพลาดที่ครอบคลุม | ||||||
| พิมพ์ | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ความแตกต่างของความสูงหลัก | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
ข้อมูลการสั่งซื้อ:
|
หมายเลขผลิตภัณฑ์ |
ชนิดไฟเบอร์ |
ความยาวไฟเบอร์ |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M |
|
|
