| ชื่อแบรนด์: | Seacent |
| เลขรุ่น: | Fiber Array-12CH |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T |
เราให้บริการไฟเบอร์อาเรย์คุณภาพสูงเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าด้วยการสูญเสียการแทรกต่ำการสูญเสียผลตอบแทนสูงและขนาดกะทัดรัด

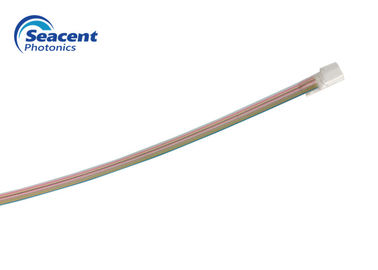

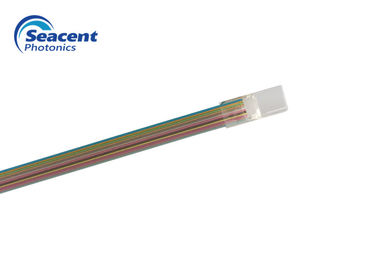

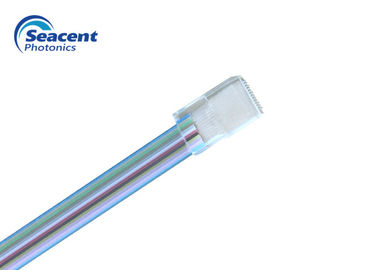

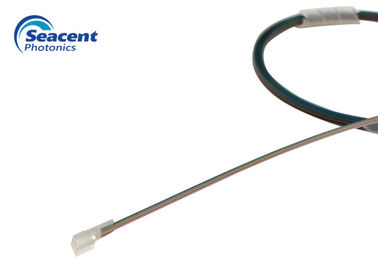

Fiber Arrays ถูกสร้างขึ้นด้วยพื้นผิว V-groove ที่มีความแม่นยำสูงโดย Browave กระบวนการประกอบ / โปแลนด์ที่ไม่เหมือนใครเพื่อให้ได้ความแม่นยำที่ยอดเยี่ยมของตำแหน่งแกนกลางของไฟเบอร์และคุณภาพที่สมบูรณ์แบบของพื้นผิวขัดเงา
ข้อมูลจำเพาะ:
| สิ่งของ | พารามิเตอร์ |
| จำนวนช่อง | 1CH ~ 128CH |
| วัสดุ | แก้วควอทซ์, บอโรซิลิเกต, ซิลิคอน |
| ระยะแกน / ความอดทน (ไมครอน) | 250, 127 / 0.7 |
| ความยาวเส้นใย (m) | 2.0 ± 0.1 |
| มุมขัด (°) | 0, + 8, -8 (± 0.3) |
| ขัดเรียบ | fr 5 ขอบ @ 633nm |
| ประเภทไฟเบอร์ | SMF-28e หรือ SMF-28e XB |
| อุณหภูมิในการทำงาน (℃) | -40 ~ 85 |
ตารางขนาดแผ่นฐาน V- ร่อง:
| L | W | H | X | Y | ข้อผิดพลาดที่ครอบคลุม | ||||||
| ชนิด | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ความสูงแตกต่างหลัก | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜ 0.1 | |
การใช้งาน:
| หมายเลขผลิตภัณฑ์ | ประเภทไฟเบอร์ | เส้นใยยาว |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0.5M 1 = 1.0m 2 = 1.5M 3 = 2.0M = 4 2.5M S = กำหนดเอง |
|
|
