อาร์เรย์ไฟเบอร์ออปติกที่รองรับการเคลือบผิว AR สำหรับ Demux RC FA
ชื่อผู้ติดต่อ : Mike nie
หมายเลขโทรศัพท์ : 8613713851846
WhatsApp : +8613713851846
ข้อมูลรายละเอียด |
|||
สี: | สีน้ำเงิน, ส้ม, เขียว, น้ำตาล, ขาว, แดง, ดำ, เหลือง, ม่วง, ชมพู, เขียว | วัสดุ: | แก้วควอทซ์, บอโรซิลิเกต, ซิลิคอน |
---|---|---|---|
มุมขัด (°): | 0, + 8, -8 (± 0.3) | เชื่อมต่อ: | SC, FC, LC, ST, LC สายแพทช์ไฟเบอร์และอื่น ๆ |
ปลอกโลหะขัดเงา: | PC, UPC, APC | การบรรจุ: | กล่องภายในและกล่องส่งออก Polybag |
แสงสูง: | plc fiber array,Fiber array |
รายละเอียดสินค้า

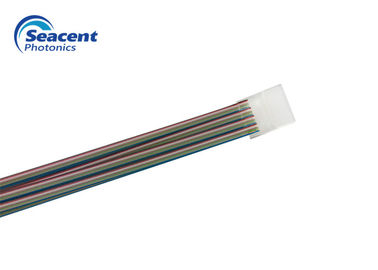

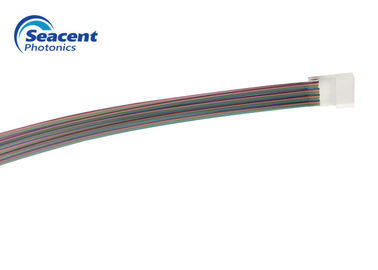

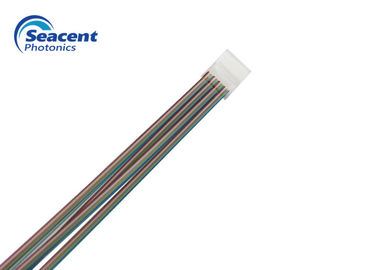

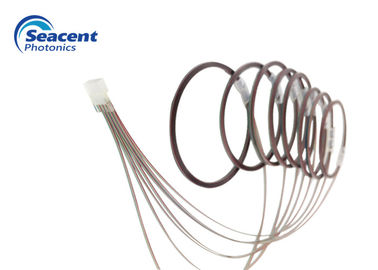

Fiber Arrays เป็นหนึ่งในส่วนสำคัญของตัวแยก PLC ซึ่งถูกประดิษฐ์ด้วยพื้นผิว V-Groove ที่มีความแม่นยำสูงเพื่อค้นหาตำแหน่งแกนกลางของไฟเบอร์และพื้นผิวโปแลนด์ที่แม่นยำให้การสูญเสียการแทรกต่ำและการสูญเสียผลตอบแทนสูง
ไฟเบอร์อาเรย์เป็นไฟเบอร์เปล่าที่กำจัดการเคลือบไฟเบอร์ส่วนที่วางอยู่ในร่อง V และถูกแรงดันโดยกาวโดยสมาชิกแรงดัน
คุณสมบัติ:
การสูญเสียการแทรกต่ำ
ความมั่นคงและความน่าเชื่อถือสูง
ความสม่ำเสมอของช่องทางที่ดี
ระยะห่างแกนที่มีความแม่นยำสูง
ตอบสนองมาตรฐาน ROHS
ข้อมูลจำเพาะ:
สิ่งของ | พารามิเตอร์ |
จำนวนช่อง | 1CH ~ 128CH |
วัสดุ | แก้วควอทซ์, บอโรซิลิเกต, ซิลิคอน |
ระยะแกน / ความอดทน (ไมครอน) | 250, 127 / 0.7 |
ความยาวเส้นใย (m) | 2.0 ± 0.1 |
มุมขัด (°) | 0, + 8, -8 (± 0.3) |
ขัดเรียบ | fr 5 ขอบ @ 633nm |
ประเภทไฟเบอร์ | SMF-28e หรือ SMF-28e XB |
อุณหภูมิในการทำงาน (℃) | -40 ~ 85 |
ตารางขนาดแผ่นฐาน V- ร่อง:
L | W | H | X | Y | ข้อผิดพลาดที่ครอบคลุม | ||||||
ชนิด | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ความสูงแตกต่างหลัก | R = √ x2 + y2 | |
2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | < 0.1 |
อุปกรณ์ใยแก้วนำแสงแบบ active / passive array
ตะแกรง waveguide ตะแกรง
ท่อนำคลื่นแสงเชิงระนาบ
โมดูลแสงหลายช่องทาง
หมายเลขผลิตภัณฑ์ | ประเภทไฟเบอร์ | เส้นใยยาว |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0.5M 1 = 1.0m 2 = 1.5M 3 = 2.0M = 4 2.5M S = กำหนดเอง |
