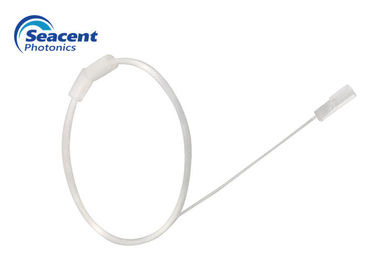

| ชื่อแบรนด์: | Seacent |
| เลขรุ่น: | ไฟเบอร์อาเรย์-5CH |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ที/ที |
การสูญเสียการแทรกต่ำ
การสูญเสียผลตอบแทนสูง
อุณหภูมิการทำงานกว้าง
ความเสถียรและความน่าเชื่อถือสูง
ความแม่นยำสูงของตำแหน่งแกนไฟเบอร์
อุปกรณ์ PLC
ตัวแยกสัญญาณ
AWG
ข้อต่อ
อุปกรณ์ไฟเบอร์ออปติกอาร์เรย์แบบแอ็คทีฟ/พาสซีฟ
| สิ่งของ | พารามิเตอร์ |
| วัสดุ | แก้วควอทซ์ บอโรซิลิเกต ซิลิกอน |
| จำนวนช่อง | 1CH ~ 128CH |
| ระยะทางหลัก/ความคลาดเคลื่อน(μm) | 250, 127 / 0.7 |
| ความยาวไฟเบอร์ (ม.) | 2.0±0.1 |
| มุมขัด ( ° ) | 0,+8, -8 (±0.3) |
| ขัดเรียบ | ﹤ 5 ขอบ@633nm |
| ชนิดไฟเบอร์ | SMF-28e หรือ SMF-28e XB |
| อุณหภูมิในการทำงาน (℃) | -40~+85 |
ตารางขนาดแผ่นฐาน V-groove:
| หลี่ | W | ชม | X | Y | ข้อผิดพลาดที่ครอบคลุม | ||||||
| พิมพ์ | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ความแตกต่างของความสูงหลัก | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
ข้อมูลการสั่งซื้อ:
| หมายเลขผลิตภัณฑ์ | ชนิดไฟเบอร์ | ความยาวไฟเบอร์ |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
|
|
