| ชื่อแบรนด์: | Seacent |
| เลขรุ่น: | ไฟเบอร์ Array-24Channel |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T |

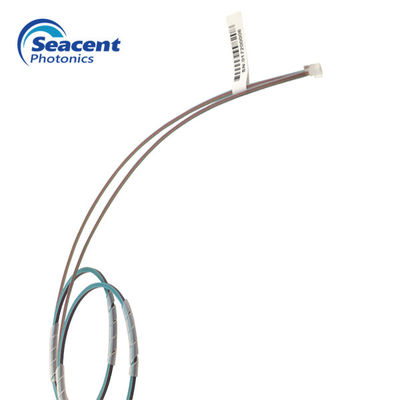

อาร์เรย์ไฟเบอร์ของ Seacent ถูกสร้างขึ้นด้วยพื้นผิวร่อง V ที่มีความแม่นยำสูงโดยกระบวนการประกอบ / ขัดเงาที่เป็นเอกลักษณ์ของ B Microwave เพื่อให้ได้ตำแหน่งแกนเส้นใยที่แม่นยำและมีคุณภาพที่สมบูรณ์แบบของพื้นผิวขัดเงาSeacentจัดหา Fiber Array คุณภาพสูงเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าด้วยการสูญเสียการแทรกต่ำการสูญเสียผลตอบแทนสูงและขนาดที่กะทัดรัด
ข้อมูลจำเพาะ:
| รายการ | พารามิเตอร์ |
| จำนวนช่อง | 1CH ~ 128CH |
| วัสดุ | แก้วควอตซ์บอโรซิลิเกตซิลิคอน |
| ระยะแกน / ความคลาดเคลื่อน (μm) | 250, 127 / 0.7 |
| ความยาวไฟเบอร์ (ม.) | 0.5m, 1m, 1.5m, 2.0m หรือกำหนดเอง |
| มุมขัด (°) | 0, + 8, -8 (± 0.3) |
| ขัดความเรียบ | ﹤5 ขอบที่ 633 นาโนเมตร |
| ประเภทไฟเบอร์ | SMF-28e หรือ SMF-28e XB, G657A2, G652B3 |
| อุณหภูมิในการทำงาน (℃) | -40 ~ 85 |
| L | W | H | X | Y | ข้อผิดพลาดที่ครอบคลุม | ||||||
| ชนิด | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ขนาด | ความแตกต่างทั่วไป | ความแตกต่างของความสูงหลัก | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
การใช้งาน:
1. เมม
2. อุปกรณ์ PLC: PLC Splitter, AWGs
3. ส่วนประกอบ Active / Passive ในตัว
4. โมดูลไมโครออปติก
5. ตัวลดทอนแสงแบบแปรผัน
6. อาร์เรย์เลนส์ / Collimators
| หมายเลขผลิตภัณฑ์ | ประเภทไฟเบอร์ | ความยาวเส้นใย |
|
01 = 1CH
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12CH
06 = 16CH
07 = 24CH
08 = 32CH
09 = 48CH
10 = 64CH
11 = 96CH
12 = 128CH
|
1 = G657A1
2 = G657A2
3 = G652D
4 = G652B
|
0 = 0.5M
1 = 1.0m
2 = 1.5M
3 = 2.0M
4 = 2.5M
S =ที่กำหนดเอง
|
|
|
