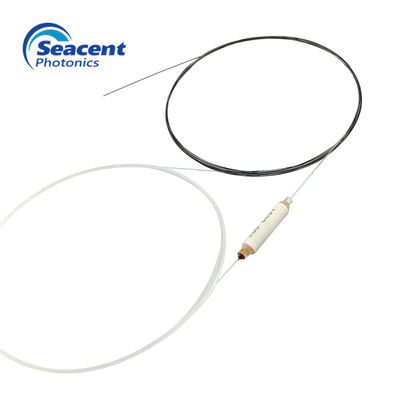

อุปกรณ์ใยแก้วนำแสงตัวกรอง WDM พร้อมวงกว้างที่มีความยาวคลื่นในการทำงาน

พารามิเตอร์

ความยาวคลื่นทำงาน (นาโนเมตร)

T13 / R15

T15 / R13

T13 / R1415

T14R1315

T15R1314

T1415R13

T1314R15

ช่วงความยาวคลื่นส่ง (นาโนเมตร)

1,310 +/- 40

1550 +/- 40

1,310 +/- 40

1,490 +/- 10

1,550 +/- 10

1,490 +/- 10 &

1,550 +/- 10

1,310 +/- 40 &

1,490 +/- 10

ช่วงความยาวคลื่นสะท้อนแสง (nm)

1550 +/- 40

1,310 +/- 40

1,490 +/- 10 &

1,550 +/- 10

1,310 +/- 40 &

1,550 +/- 10

1,310 +/- 40 &

1,490 +/- 10

1,310 +/- 40

1,550 +/- 10

การสูญเสียการแทรกปลายส่ง (dB)

0.8 (0.6 ประเภท)

การสูญเสียการแทรกการสะท้อนแสง (dB)

0.6 (0.4 ประเภท)

การแยกจุดสิ้นสุดของการส่ง (dB)

30

การแยกตัวสะท้อนแสง (dB)

15

ความเรียบ (dB)

0.3

การสูญเสียขึ้นอยู่กับโพลาไรซ์

0.1

การกระจายโหมดโพลาไรซ์

0.1

ผลตอบแทนการสูญเสีย

45

ทิศทาง

50

ทนต่อแสงสูงสุด (mw)

500

อุณหภูมิในการทำงาน (℃)

-40 ~ 85

อุณหภูมิการจัดเก็บ (℃)

-40 ~ 85

ข้อมูลจำเพาะของแพ็คเกจ (มม.) (Φ× L)

Φ5.5 * L34

LWD

-

XX

X

XX

X

XX

-

X

X

X

การกำหนดค่าพอร์ต

ประเภท WDM

ความยาวคลื่นกลาง

ประเภทไฟเบอร์

ความยาวเส้นใยขาออก

ตัวเชื่อมต่อพอร์ต COM

ช่องเสียบ Pass

ขั้วต่อพอร์ต Reflection

L-Lintegrity

01 = 1 * 1

F = FWDM

1 = T13 / R15

B = 250um เส้นใยเปล่า

10 = 1.0m

0 = ไม่มี

0 = ไม่มี

0 = ไม่มี

W = WDM

02 = 1 * 2

2 = T15 / R13

L = 900um หลอดหลวม

12 = 1.2m

1 = เอฟซี / UPC

1 = เอฟซี / UPC

1 = เอฟซี / UPC

D = อุปกรณ์

3 = T13 / R1415

T = 900um บัฟเฟอร์แน่น

15 = 1.5 เมตร

2 = เอฟซี / เอพีซี

2 = เอฟซี / เอพีซี

2 = เอฟซี / เอพีซี

4 = T14R1315

......

3 = SC / UPC

3 = SC / UPC

3 = SC / UPC

5 = T15R1314

XX = กำหนดเอง

4 = SC / APC

4 = SC / APC

4 = SC / APC

6 = T1415R13

5 = LC / UPC

5 = LC / UPC

5 = LC / UPC

7 = T1314R15

6 = LC / APC

6 = LC / APC

6 = LC / APC

X = กำหนดเอง

X = กำหนดเอง

X = กำหนดเอง
