| ชื่อแบรนด์: | Seacent |
| Model Number: | ประเภทตัวกรอง WDM |
| ขั้นต่ำ: | 1 ชิ้น |
| เงื่อนไขการจ่ายเงิน: | L / C, D / P, T / T |
| ความสามารถในการจําหน่าย: | 50,000 ชิ้นต่อเดือน |

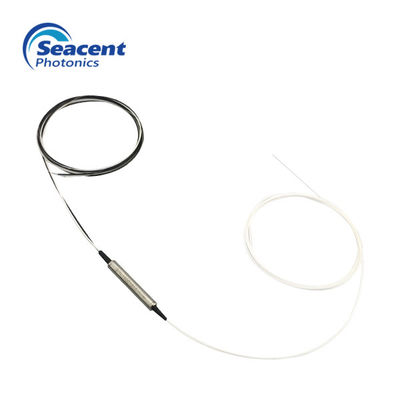

โมดูล Fwdm ตัวกรองแสงแบบแยกสูง, ตัวแยกแสงแบบพาสซีฟสำหรับโซลูชัน Ftth
คำอธิบาย:
โมดูล FTTX Filter WDM ใช้เทคโนโลยี Thin Film Filter (TFF) อุปกรณ์จะรวมหรือแยกแสงที่ความยาวคลื่นต่างกันในช่วงความยาวคลื่นกว้างมีการสูญเสียการแทรกต่ำมากการพึ่งพาโพลาไรซ์ต่ำการแยกตัวสูงและเสถียรภาพด้านสิ่งแวดล้อมที่ดีเยี่ยม
WDM ใช้เทคโนโลยีฟิล์มบางที่ได้รับการพิสูจน์แล้ว WDM นี้ใช้กันอย่างแพร่หลายในระบบสื่อสารใยแก้วนำแสงและ EDFA ที่ต้องการแบนด์วิดท์และแบนด์วิดท์
คุณสมบัติ:
การใช้งาน:
ข้อมูลจำเพาะ:
|
พารามิเตอร์ |
|||||||
|
ความยาวคลื่นทำงาน (นาโนเมตร) |
T13 / R15 |
T15 / R13 |
T13 / R1415 |
T14R1315 |
T15R1314 |
T1415R13 |
T1314R15 |
|
ช่วงความยาวคลื่นในการส่ง (นาโนเมตร) |
1310 +/- 40 |
1550 +/- 40 |
1310 +/- 40 |
1490 +/- 10 |
1550 +/- 10 |
1490 +/- 10 & 1550 +/- 10 |
1310 +/- 40 & 1490 +/- 10 |
|
ช่วงความยาวคลื่นสะท้อน (นาโนเมตร) |
1550 +/- 40 |
1310 +/- 40 |
1490 +/- 10 & 1550 +/- 10 |
1310 +/- 40 & 1550 +/- 10 |
1310 +/- 40 & 1490 +/- 10 |
1310 +/- 40 |
1550 +/- 10 |
|
การสูญเสียการแทรกปลายเกียร์ (dB) |
0.8 (0.6 ประเภท) |
||||||
|
การสูญเสียการแทรกสะท้อนแสง (dB) |
0.6 (0.4 ประเภท) |
||||||
|
การแยกปลายสายส่ง (dB) |
30 |
||||||
|
การแยกตัวสะท้อนแสง (dB) |
15 |
||||||
|
ความเรียบ (dB) |
0.3 |
||||||
|
การสูญเสียขึ้นอยู่กับโพลาไรซ์ |
0.1 |
||||||
|
การกระจายโหมดโพลาไรซ์ |
0.1 |
||||||
|
กลับขาดทุน |
45 |
||||||
|
ทิศทาง |
50 |
||||||
|
ทนต่อพลังงานแสงสูงสุด (mw) |
500 |
||||||
|
อุณหภูมิในการทำงาน (℃) |
-40 ～ 85 |
||||||
|
อุณหภูมิในการจัดเก็บ (℃) |
-40 ～ 85 |
||||||
|
ข้อกำหนดแพ็คเกจ (มม.) (Φ× L) |
Φ5.5 * L34 |
||||||
การสั่งซื้อ inforamation:
|
LWD |
- |
XX |
X |
XX |
X |
XX |
- |
X |
X |
X |
|
การกำหนดค่าพอร์ต |
ประเภท WDM |
ความยาวคลื่นศูนย์ |
ประเภทไฟเบอร์ |
ความยาวไฟเบอร์เอาต์พุต |
ขั้วต่อพอร์ต COM |
ผ่านพอร์ตเชื่อมต่อ |
ขั้วต่อพอร์ตการสะท้อน |
|||
|
L-Lintegrity |
01 = 1 * 1 |
F = FWDM |
1 = T13 / R15 |
B = เส้นใยเปล่า 250um |
10 = 1.0 ม |
0 = ไม่มี |
0 = ไม่มี |
0 = ไม่มี |
||
|
W = WDM |
02 = 1 * 2 |
2 = T15 / R13 |
L = 900um ท่อหลวม |
12 = 1.2 ม |
1 = FC / UPC |
1 = FC / UPC |
1 = FC / UPC |
|||
|
D = อุปกรณ์ |
3 = T13 / R1415 |
T = 900um บัฟเฟอร์แน่น |
15 = 1.5 ม |
2 = FC / APC |
2 = FC / APC |
2 = FC / APC |
||||
|
4 = T14R1315 |
…… |
3 = SC / UPC |
3 = SC / UPC |
3 = SC / UPC |
||||||
|
5 = T15R1314 |
XX = กำหนดเอง |
4 = SC / APC |
4 = SC / APC |
4 = SC / APC |
||||||
|
6 = T1415R13 |
5 = LC / UPC |
5 = LC / UPC |
5 = LC / UPC |
|||||||
|
7 = T1314R15 |
6 = LC / APC |
6 = LC / APC |
6 = LC / APC |
|||||||
|
X = กำหนดเอง |
X = กำหนดเอง |
X = กำหนดเอง |
|
|
