| Brand Name: | Seacent |
| Model Number: | 1x12 มินิโมดูล |
| MOQ: | 1 ชิ้น |
| Payment Terms: | L/C, T/T, D/P |
| Supply Ability: | 100,000 ชิ้นต่อเดือน |

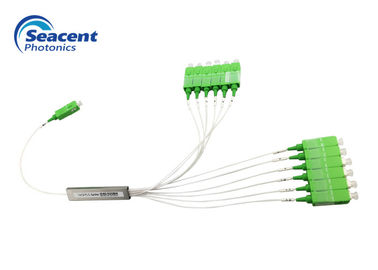

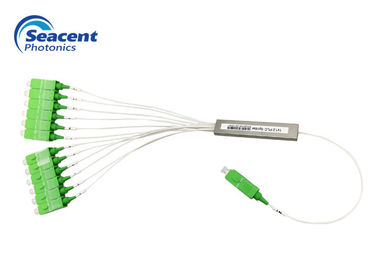

ไฟเบอร์ออปติกแยก PLC โมดูลขนาดเล็ก 1x12 พร้อมตัวเชื่อมต่อ SC / APC
ตัวแยกไฟเบอร์ออปติกเป็นอุปกรณ์แสงแบบพาสซีฟที่ช่วยให้สัญญาณแสงบนใยแก้วนำแสงกระจายระหว่างสองเส้นใยหรือมากกว่า
เมื่อใดก็ตามที่แสงของลำแสงที่ส่งผ่านเครือข่ายจำเป็นต้องแบ่งออกเป็นสองลำแสงหรือมากกว่านั้นจะใช้ตัวแยกไฟเบอร์ออปติก
เมื่อสัญญาณแสงถูกส่งในเส้นใยโหมดเดียวพลังงานแสงจะไม่สามารถมีสมาธิในแกนเส้นใยทั้งหมด พลังงานจำนวนเล็กน้อยจะถูกกระจายผ่านการหุ้มของเส้นใย หากเส้นใยทั้งสองอยู่ใกล้กันมากพอแสงส่งผ่านในเส้นใยแก้วนำแสงสามารถเข้าสู่เส้นใยนำแสงอื่นได้ ดังนั้นเทคนิคการจัดสรรใหม่ของสัญญาณแสงสามารถทำได้ในหลายเส้นใย และนี่คือวิธีที่ตัวแยกสัญญาณไฟเบอร์ออปติกเกิดขึ้น
นี่คือรายละเอียดของ 1x12 มินิโมดูลแยกใยแก้วนำแสง:
คุณสมบัติ:
Appliacation:
ข้อมูลจำเพาะ:
| สิ่งของ | พารามิเตอร์ |
อิลลินอยส์ (เดซิเบล) | ≤ 12.5 |
ความสม่ำเสมอ (dB) | ≤1.0 |
PDL (dB) | ≤0.25 |
RL (เดซิเบล) | ≥55 |
ทิศทาง (dB) | ≥55 |
ความยาวเส้นใย (m) | 1.0 หรือกำหนดเอง |
อุณหภูมิคงที่ (dB) | -40 ℃ - 85 ℃ (≤0.5) |
อุณหภูมิในการทำงาน | 40 ℃ - 85 ℃ |
ประเภทไฟเบอร์ | G657A1 หรือกำหนดเอง |
หมายเหตุ: IL ข้างต้นไม่มีพารามิเตอร์ตัวเชื่อมต่อ
1XN พร้อมตัวแยกการสูญเสียการแทรกแยกแสงในข้อกำหนดข้างต้นนอกเหนือจากการเพิ่ม 1X2 ไม่เกิน 0.2dB การเพิ่มขึ้นที่เหลือไม่เกิน 0.3dB
ข้อมูลการสั่งซื้อ:
ประเภทสินค้า | เส้นผ่าศูนย์กลางทางเข้าและทางออก | ทางเข้าและความยาวของเส้นใย | ขนาด |
1XN หรือ 2XN 0102 = 1X2 0103 = 1x3 0104 = 1x4 0105 = 1x5 0106 = 1X6 0107 = 1X7 0108 = 1X8 0112 = 1X12 0116 = 1X16 0124 = 1x24 0132 = 1X32 0164 = 1X64 1128 = 1X128 | 2 = 0.9mm | 0 = 0.5M 1 = 1.0m 2 = 1.5M 3 = 2.0M 4 = 2.5M S = กำหนดเอง | 1x2 ถึง 4x7x60mm 1X8 1x12 ถึง 4x12x60 มม 1x16 1x24 ถึง 6x20x80 มม 1x32 1x64 6x40x100 มม |
|
|
