| ชื่อแบรนด์: | Seacent |
| Model Number: | 1x12 ABS ชนิดแยก PLC |
| ขั้นต่ำ: | ปรึกษาหารือ |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T |
| ความสามารถในการจําหน่าย: | 100,000 ชิ้นต่อเดือน |
โมดูลแยก PLC ABS 1x12 สำหรับเครือข่ายออปติคัลแบบพาสซีฟอินเทอร์เน็ตทีวีแบบมีสาย
คำอธิบายโมดูลแยก PLC:
ตัวแยกวงจรคลื่นแสงระนาบ (PLC) isa ของอุปกรณ์จัดการพลังงานแสงที่ประดิษฐ์ขึ้นโดยใช้เทคโนโลยีท่อนำคลื่นซิลิกามีขนาดเล็ก ความน่าเชื่อถือสูง ช่วงความยาวคลื่นการทำงานที่กว้าง และความสม่ำเสมอของช่องสัญญาณต่อช่องสัญญาณที่ดี และใช้กันอย่างแพร่หลายในเครือข่าย PON เพื่อแยกกำลังสัญญาณออปติคัล
คุณสมบัติของโมดูลแยก PLC:
การสูญเสียต่ำและโพลาไรซ์ที่เสถียร
ได้รับการรับรองโดย Telcordia GR.1209 และ GR.1221
การสูญเสียการแทรกต่ำ
การสูญเสียขึ้นอยู่กับโพลาไรซ์ต่ำ
เสถียรภาพด้านสิ่งแวดล้อมที่ดีเยี่ยม
เสถียรภาพทางกลที่ดีเยี่ยม
เทลคอร์เดีย GR-1221 และ GR-1209
พื้นที่ใช้งานโมดูลแยก PLC:
เครือข่าย PON-FTTX
ไฟเบอร์ไปยังจุด (FTTX)
ไฟเบอร์ทูเดอะโฮม (FTTH)
เครือข่ายออปติกแบบพาสซีฟ (PON)
เครือข่ายออปติคอลกิกะบิตพาสซีฟ (GPON)
เครือข่ายท้องถิ่น (LAN)
เคเบิลทีวี (CATV)
ข้อมูลการสั่งซื้อ:
| ประเภทสินค้า | เส้นผ่านศูนย์กลางขาเข้าและทางออก | ความยาวขาเข้าและไฟเบอร์ |
กล่อง ABS ขนาด |
|
1Xหรือ 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128
|
2=2.0mm 3=3.0mm |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=กำหนดเอง |
|
พารามิเตอร์ทางเทคนิค: 1XN plc splitter
| พารามิเตอร์ | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| ความยาวคลื่นทำงาน (นาโนเมตร) | 1260-1650 | ||||||||||||||||||||||
| ชนิดไฟเบอร์ | G657A1 หรือกำหนดเอง | ||||||||||||||||||||||
| การสูญเสียการแทรก (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 | |||||||||||
| ความสม่ำเสมอ (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 | |||||||||||
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 | |||||||||||
| การสูญเสียผลตอบแทน (dB) | ≥55 | ||||||||||||||||||||||
| ทิศทาง (dB) | ≥55 | ||||||||||||||||||||||
| ความยาวไฟเบอร์ (ม.) | 1.0 หรือกำหนดเอง | ||||||||||||||||||||||
| ความเสถียรของอุณหภูมิ (dB) | -40 ℃- 85 ℃ (≤0.5) | ||||||||||||||||||||||
| อุณหภูมิในการทำงาน °C | -40℃- 85℃ | ||||||||||||||||||||||
| อุณหภูมิในการจัดเก็บ °C | -40℃- 85℃ | ||||||||||||||||||||||
| กำลังสูงสุด (nW) | 1000 | ||||||||||||||||||||||
หมายเหตุ: IL ด้านบนไม่มีพารามิเตอร์ตัวเชื่อมต่อ
1XN พร้อมการสูญเสียการแทรกตัวแยกแสงของตัวเชื่อมต่อในข้อกำหนดข้างต้นนอกเหนือจากการเพิ่ม 1X2 ไม่เกิน 0.2dB การเพิ่มขึ้นที่เหลือไม่เกิน 0.3dB
พารามิเตอร์ทางเทคนิค: 2XN plc splitter
| พารามิเตอร์ | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| ความยาวคลื่นทำงาน (นาโนเมตร) | 1260-1650 | |||||
| ชนิดไฟเบอร์ | G657A1 หรือกำหนดเอง | |||||
| การสูญเสียการแทรก (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| ความสม่ำเสมอ (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| การสูญเสียผลตอบแทน (dB) | ≥55 | |||||
| ทิศทาง (dB) | ≥55 | |||||
| ความยาวไฟเบอร์ (ม.) | 1.0 หรือกำหนดเอง | |||||
| ความเสถียรของอุณหภูมิ (dB) | -40 ℃- 85 ℃ (≤0.5) | |||||
| อุณหภูมิในการทำงาน °C | -40℃- 85℃ | |||||
| อุณหภูมิในการจัดเก็บ °C | -40℃- 85℃ | |||||
| กำลังสูงสุด (nW) | 1000 | |||||
หมายเหตุ: IL ด้านบนไม่มีพารามิเตอร์ตัวเชื่อมต่อ
2XN พร้อมการสูญเสียการแทรกตัวแยกแสงของตัวเชื่อมต่อเพิ่มขึ้นไม่เกิน 0.3dB ในข้อกำหนดข้างต้น

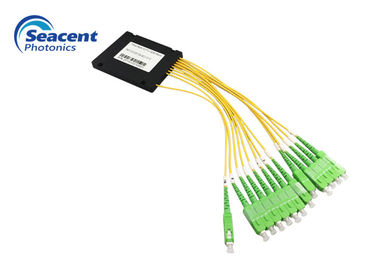

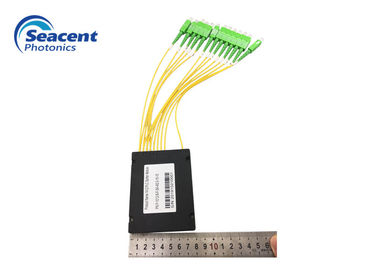

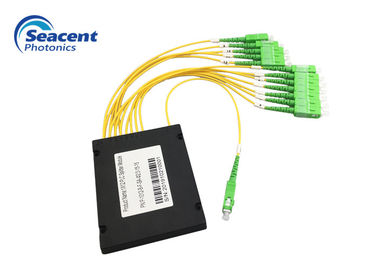

รูปภาพโมดูลแยก PLC
รายละเอียดพารามิเตอร์
PLC Splitter-ABS ประเภท-Seacent Photonics.pdf
|
|
