| Brand Name: | Seacent |
| Model Number: | AAWG-80CH 50GHZ |
| MOQ: | 1 |
| Payment Terms: | L/C, T/T |

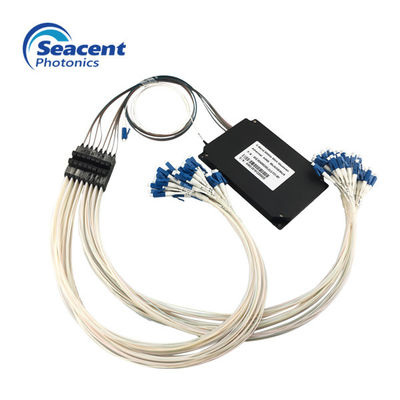

Athermal AWG 80CH 50GHZ ที่มีการกระจายตัวของสีต่ำแบน C-Band
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | หน่วย | ด้านบนแบน | เสียน | ด้านบนแบน | เสียน |
| จำนวนช่อง | 16/32/40/48 | 80/88/96 | |||
| ระยะห่างช่อง | Ghz | 50 | 50 | ||
| ความถี่ของช่อง | ขอบคุณ | Blue band = 1528.773 ~ 1547.316 | C band = 1526.827 ~ 1564.679 | ||
| แถบสีแดง = 1545.720 ~ 1564.679 | |||||
| ความแม่นยำของความยาวคลื่น | นาโนเมตร | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 |
| แบนด์วิดธ์ 1db | นาโนเมตร | > 0.18 | > 0.12 | > 0.18 | > 0.12 |
| แบนด์วิดธ์ 3db | นาโนเมตร | > 0.28 | > 0.20 | > 0.28 | > 0.20 |
| การสูญเสียการแทรก (passband) | เดซิเบล | <4.5 | <3.7 | <5.5 | <4.5 |
| crosstalk ของช่องที่อยู่ติดกัน | เดซิเบล | > 27 | > 27 | ||
| crosstalk ของช่องที่ไม่ติดกัน | เดซิเบล | > 30 | > 30 | ||
| crosstalk รวม | เดซิเบล | > 24 | > 24 | ||
| ความสม่ำเสมอของการสูญเสียการแทรก | เดซิเบล | <1.2 | <1.5 | ||
| การสูญเสียโพลาไรซ์ | เดซิเบล | <0.5 | <0.5 | <0.5 | <0.5 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | > 40 | |||
| การแพร่กระจาย | PS / นาโนเมตร | ± 10 | |||
| อุณหภูมิในการทำงาน | องศาเซลเซียส | -20 ~ 70 | |||
| ขนาด (ความยาว * กว้าง * สูง) | มิลลิเมตร | 120 * 70 * 12.3 | 130 * 90 * 11.3 | ||
|
|
