| ชื่อแบรนด์: | Seacent |
| เลขรุ่น: | 1x3 |
| ขั้นต่ำ: | ตกลงกันได้ |
| ราคา: | negotiable |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T |
| ความสามารถในการจําหน่าย: | 1000000 ชิ้นต่อเดือน |

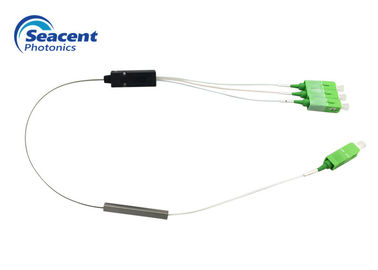

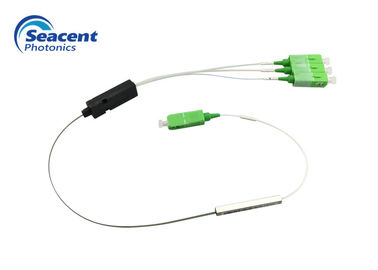

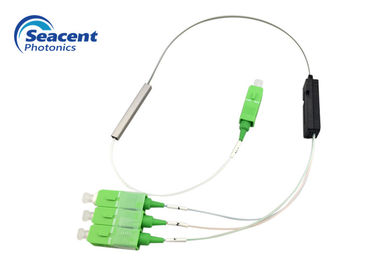

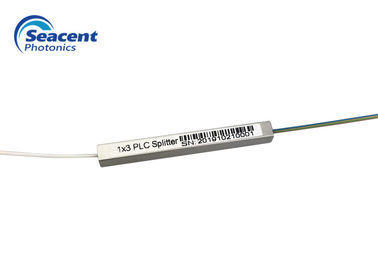

1x3 แยกประเภท PLC Splitter ผลตอบแทนสูงสำหรับระบบ FTTH
คำอธิบายแยกไฟเบอร์ออปติก PLC
ตามหลักการแล้วตัวแยกไฟเบอร์ออปติกสามารถแบ่งออกเป็นตัวแยก Fused Biconical Taper (FBT) และตัวแยกวงจร Planar Lightwave (PLC)
The FBT splitter is one of the most common. ตัวแยก FBT เป็นหนึ่งในส่วนที่พบได้บ่อยที่สุด FBT splitters are widely accepted and used in passive networks, especially for instances where the split configuration is smaller (1x2, 1X4, 2x2, etc.).[1] ตัวแบ่ง FBT ได้รับการยอมรับอย่างกว้างขวางและใช้ในเครือข่ายแบบพาสซีฟโดยเฉพาะอย่างยิ่งสำหรับกรณีที่การกำหนดค่าการแยกมีขนาดเล็กกว่า (1x2, 1X4, 2x2, ฯลฯ ) [1]
The PLC is a more recent technology. PLC เป็นเทคโนโลยีที่ใหม่กว่า PLC splitters offer a better solution for larger applications. PLC ตัวแยกเสนอทางออกที่ดีกว่าสำหรับการใช้งานที่มีขนาดใหญ่ขึ้น Waveguides are fabricated using lithography onto a silica glass substrate, which allows for routing specific percentages of light. ท่อนำคลื่นถูกประดิษฐ์โดยใช้การพิมพ์หินบนวัสดุซิลิก้าซึ่งช่วยในการกำหนดเส้นทางแสงเป็นเปอร์เซ็นต์ As a result, PLC splitters offer accurate and even splits with minimal loss in an efficient package. ด้วยเหตุนี้ตัวแยก PLC จึงมีความแม่นยำและแยกได้โดยมีการสูญเสียน้อยที่สุดในแพ็คเกจที่มีประสิทธิภาพ
คุณสมบัติแยก PLC ไฟเบอร์ออปติก
แอพลิเคชันแยก PLC ไฟเบอร์ออปติก
พารามิเตอร์แยกไฟเบอร์ออปติก PLC
| พารามิเตอร์ | 1x4 | 1X8 | 1X16 | 1X32 | 1X64 |
| ความยาวคลื่นทำงาน (นาโนเมตร) | 1260-1650 | ||||
| ประเภทไฟเบอร์ | G657A1 หรือกำหนดเอง | ||||
| การสูญเสียการแทรก (dB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| ความสม่ำเสมอ (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| ผลตอบแทนการสูญเสีย (dB) | ≥55 | ||||
| ทิศทาง (dB) | ≥55 | ||||
| ความยาวเส้นใย (m) | 1.0 หรือกำหนดเอง | ||||
| อุณหภูมิคงที่ (dB) | -40 ℃ --85 ℃ (≤0.5) | ||||
| อุณหภูมิในการทำงาน° C | -40 ℃ --85 ℃ | ||||
| อุณหภูมิการจัดเก็บ° C | -40 ℃ --85 ℃ | ||||
| พลังงานสูงสุด (nW) | 1000 | ||||
หมายเหตุ: IL ข้างต้นไม่มีพารามิเตอร์ตัวเชื่อมต่อ
1XN พร้อมตัวแยกการสูญเสียการแทรกแยกแสงในข้อกำหนดข้างต้นนอกเหนือจากการเพิ่ม 1X2 ไม่เกิน 0.2dB การเพิ่มขึ้นที่เหลือไม่เกิน 0.3dB
| พารามิเตอร์ | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| ความยาวคลื่นทำงาน (นาโนเมตร) | 1260-1650 | ||||
| ประเภทไฟเบอร์ | G657A1 หรือกำหนดเอง | ||||
| การสูญเสียการแทรก (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| ความสม่ำเสมอ (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| ผลตอบแทนการสูญเสีย (dB) | ≥55 | ||||
| ทิศทาง (dB) | ≥55 | ||||
| ความยาวเส้นใย (m) | 1.0 หรือกำหนดเอง | ||||
| อุณหภูมิคงที่ (dB) | -40 ℃ --85 ℃ (≤0.5) | ||||
| อุณหภูมิในการทำงาน° C | -40 ℃ --85 ℃ | ||||
| อุณหภูมิการจัดเก็บ° C | -40 ℃ --85 ℃ | ||||
| พลังงานสูงสุด (nW) | 1000 | ||||
หมายเหตุ: IL ข้างต้นไม่มีพารามิเตอร์ตัวเชื่อมต่อ
2XN พร้อมการสูญเสียการแทรกแยกของตัวแยกออปติคัลของตัวเชื่อมต่อเพิ่มขึ้นไม่เกิน 0.3dB ในข้อกำหนดข้างต้น
ไฟเบอร์แยก PLC รายละเอียดสเปค
แยก PLC - ประเภท Seacent Photonics.pdf
|
|
